整流二極管在電子電路中扮演著關鍵角色，特別是在電源轉換與整流電路中。合理選擇整流二極管，不僅能顯著提升電路運行效率，還能有效延長設備使用壽命。本文將深入探討整流二極管選型的關鍵要點，助您在設計過程中做出明智決策。
一、核心參數解析
1. 阻斷電壓（反向電壓）
阻斷電壓即二極管承受的最大反向電壓，關乎其是否會被擊穿。選型時，確保所選二極管的阻斷電壓高于電路中可能出現的最大電壓，以應對電壓波動和緊急狀況。例如，在高頻電源和電力電子設備中，電壓波動較大，需選擇具有更高阻斷電壓耐受能力的二極管。市場上不同型號的二極管阻斷電壓額定值各異，比較時務必關注這一關鍵參數。
2. 正向電流
正向電流是二極管正常工作時允許流過的最大正向電流。它直接決定了二極管能否穩定承載電路負載。若所選二極管正向電流不足，將無法保證電路穩定運行，甚至可能引發故障。尤其在高功率應用中，二極管需承載較大電流，若超過其正向電流額定值，將導致過熱，進而影響使用壽命。因此，選型時需充分考慮實際應用中的電流波動，確保二極管具備足夠的電流承載能力。
3. 正向電壓降
正向電壓降指二極管正向?qū)〞r兩端的電壓損失，是影響電路能效的關鍵因素。正向壓降越大，能源浪費越嚴重。硅整流二極管正向壓降約0.7V，而肖特基二極管正向壓降較低，通常在0.2V至0.4V之間。在對功率損耗敏感的電路中，如高效電源轉換和低功耗電路，肖特基二極管是更優選擇，因其低正向壓降特性，能在低壓環境下高效運行。
4. 反向恢復時間
反向恢復時間是二極管從導通到關斷所需的時間。在高頻應用中，反向恢復時間越短，電路工作頻率越高，穩定性越好。較長的反向恢復時間可能導致反向電流泄漏，影響電路穩定。例如，在開關電源和高頻直流電機驅動器中，選擇具有快速反向恢復時間的二極管，能有效降低開關損耗，提升電路效率，確保高頻操作的穩定與可靠。
5. 溫度特性
溫度特性關乎二極管在不同溫度環境下的工作表現。高溫環境下，二極管的正向電流和反向電壓會發生變化，甚至可能因過熱而損壞或縮短壽命。因此，了解二極管的工作溫度范圍和熱管理要求至關重要。對于工業控制、電動工具和汽車電路等溫度變化較大的應用場景，選擇耐高溫、耐低溫的二極管，可確保其在極端溫度下穩定運行。
6. 最大浪涌電流
浪涌電流是電路短時間內可能出現的最大電流，常見于電源接通、負載變化或電路故障時。整流二極管必須能夠承受瞬間大電流沖擊。在大輸出電源和家電產品等可能出現較大浪涌電流的應用中，選擇抗浪涌電流能力強的二極管尤為重要，以確保在發動機啟動、雷擊等事件中，二極管不會因過流而損壞。
7. 封裝與散熱

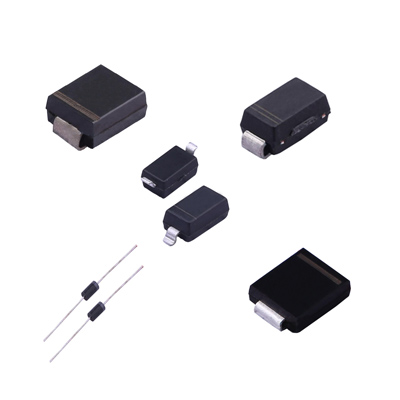

封裝形式直接影響二極管的散熱性能。在大功率應用中，二極管因持續電流負載產生大量熱量，選擇散熱性能好的封裝可提高工作穩定性，避免過熱損壞。常見的封裝形式包括小型表面貼裝（SMD）封裝、TO-220封裝、TO-247封裝等。選型時需綜合考慮電路設計空間和散熱要求，選擇合適的封裝形式。
二、選型策略
整流二極管選型是電路設計的關鍵環節。反向電壓、正向電流、正向壓降、反向恢復時間、溫度特性、浪涌電流、封裝形式等參數，均對二極管性能產生影響。選型時，應根據具體應用場景的要求，綜合考量這些參數，確保電路中的整流二極管穩定、高效地工作，進而提升整個系統的性能和可靠性。
此外，建議與供應商充分溝通，選擇符合應用要求的優質二極管，以保障電路系統的長期穩定運行。通過合理選型，充分發揮整流二極管的優勢，為電子設備的可靠運行奠定堅實基礎。
