CMOS邏輯電路因其低功耗、高速度和高集成密度等優勢，在現代電子設備中得到了廣泛應用。然而，在高速信號處理和復雜電路環境中，噪聲問題已成為影響電路性能和可靠性的主要因素。深入分析噪聲的成因并采取有效的優化措施，對于提升電路性能和系統穩定性至關重要。
噪聲問題的主要成因
開關噪聲
開關噪聲是CMOS邏輯電路中最常見的噪聲問題，通常由輸出開關速度過快或電路內部寄生參數引起。在開關過程中，大電流流經電感器時會產生電壓尖峰，導致噪聲傳播。這種噪聲可能引發電路故障或系統不穩定。
信號反射
在高速邏輯電路中，傳輸線的特性阻抗與CMOS邏輯電路的I/O阻抗不匹配時，容易發生信號反射。反射信號可能導致信號延遲、過沖和欠沖，嚴重時甚至?xí)l(fā)數據傳輸錯誤。
串?dāng)_
串?dāng)_主要發生在平行傳輸線之間，由電容和電感耦合引起。快速開關信號可能對相鄰電路產生干擾，尤其在高密度布線和高速信號傳輸?shù)碾娐分懈鼮轱@著。
電磁干擾
CMOS邏輯電路在運行過程中會產生電磁場，可能與周?chē)O(shè)備或自身模塊發生干擾，從而降低系統性能，甚至導致信號完整性問題。
噪聲優化的技術解決方案
提升電源完整性
優化電源線和地線的設計是降低開關噪聲的關鍵。通過增加電源和地線的寬度、縮短走線長度，可以有效減小寄生電感和電阻，從而平滑電源電壓并抑制噪聲傳播。
實現阻抗匹配
在高速信號傳輸線中，確保傳輸線的特性阻抗與邏輯電路的I/O阻抗匹配是減少信號反射的關鍵。可以通過在連接器處添加匹配電阻來消除反射干擾。此外，避免急劇彎曲布線以確保信號傳輸?shù)倪B續性。
優化布線設計
為減少串?dāng)_噪聲，布線時應增大信號線之間的距離，并盡量縮短平行線的長度。在多層PCB中，采用正交布線并在信號層之間添加接地層，可以有效隔離噪聲。
選擇低噪聲IC
選用具有低噪聲特性的CMOS邏輯IC是解決噪聲問題的有效方法。這類器件通常通過優化內部電路設計和簡化外圍電路來降低噪聲。
使用濾波與去耦器件
在關鍵節點添加低通濾波器可以有效抑制高頻噪聲。同時，應正確處理未使用的輸入引腳，將其連接到電源或地，以避免因未連接而導致的噪聲問題。
加強電磁兼容性設計
在電路設計中加入電磁屏蔽和濾波設計，以減少外部電磁干擾的影響。在系統設計階段，需充分考慮不同模塊之間的電磁兼容性，以?xún)?yōu)化整體電路布局。
案例分析
在某智能設備中，CMOS邏輯電路的高頻信號傳輸因信號反射和串?dāng)_問題導致通信誤碼率顯著上升。通過優化設計，將布線調整為扇形，縮小信號線間距，并引入終端匹配電阻，最終成功解決了噪聲問題，顯著提升了信號完整性和通信穩定性。
結論
CMOS邏輯電路中的噪聲問題直接影響電路的性能和可靠性。通過優化電路設計、選擇合適的器件以及采用有效的降噪技術，可以顯著提升系統的穩定性和抗干擾能力，確保高速、低功耗電子產品的設計質量。在復雜的電路環境中，深入了解噪聲源并采取針對性的解決方案，是實現高效設計的關鍵。

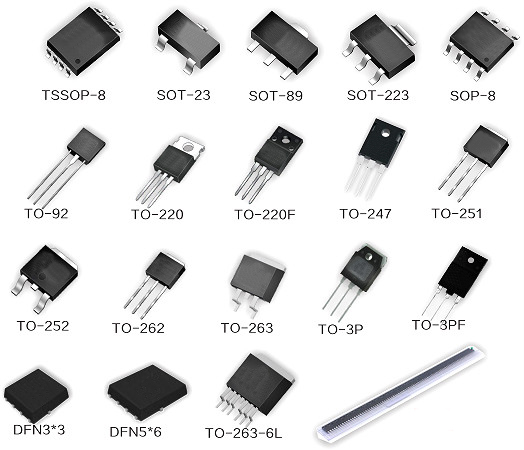

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
