單相全橋逆變電路相關問題分析與對策介紹
單相全橋逆變電路在工業與家用設備領域發揮著關鍵的功率變換作用。然而，在實際應用中，該電路易受多種問題影響，導致性能與穩定性下降。以下深入探討常見問題并提出針對性解決策略。
單相全橋逆變電路在工業與家用設備領域發揮著關鍵的功率變換作用。然而，在實際應用中，該電路易受多種問題影響，導致性能與穩定性下降。以下深入探討常見問題并提出針對性解決策略。
一、輸出波形失真問題
單相全橋逆變電路的輸出波形易出現失真情況，主要表現為波形偏離線性或含有較多諧波成分，這往往是因為控制精度欠佳或負載特性復雜所致。
為應對這一問題，一方面可引入空間矢量脈寬調制等高精度 PWM 控制技術，優化控制算法，從控制層面有效削減輸出波形的諧波失真度。另一方面，通過提高濾波器電路的階次或采用改良設計的濾波器，增強其對高次諧波的抑制效能。此外，依據逆變器參數精準匹配負載，可規避因負載特性引發的波形畸變現象。
二、功率器件過熱問題

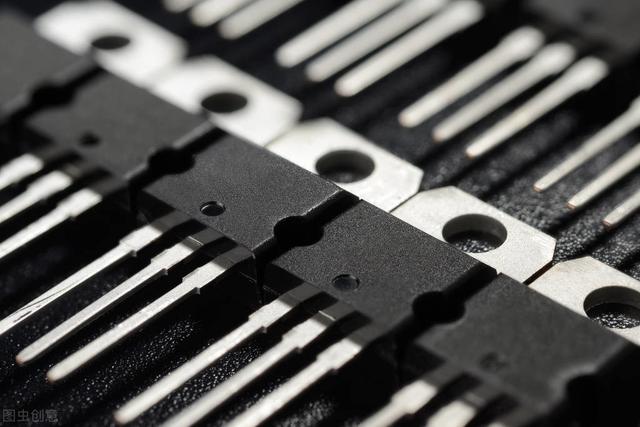

功率開關器件（如 MOSFET 和 IGBT）在運行中易因過流或高頻開關損耗出現過熱狀況，這將縮減器件使用壽命，甚至造成電路故障。
解決這一問題，可從散熱與器件選型兩方面著手。安裝高效散熱器或采用強制風冷措施，提升散熱能力，優化散熱設計布局。在保證輸出質量的前提下，合理降低開關頻率，減少損耗產熱。同時，選用導通電阻低、開關速度快的功率器件，降低其運行過程中的熱量產生。
三、短路保護錯誤問題
當負載短路時，若保護電路未能及時響應或設計存在缺陷，將可能損壞逆變電路。
針對此問題，可采用電流感應模塊與硬件關斷電路協同工作，實現快速短路保護，在極短時間內切斷電源，防止設備受損。借助邏輯軟件設計，實時監測電流異常并迅速切換至保護狀態，優化控制策略。此外，選用瞬態耐受能力強的元件，結合防震設計，提升電路整體可靠性。
四、輸出功率不足問題
若負載過大或啟動電流較高，逆變電路可能無法供應充足電流，致使輸出電壓降低或設備無法正常啟動。
對此，可使用功率等級更高的直流輸入電源，提升電源容量，保障滿足負載電流需求。同時，明智地選擇功率開關器件與儲能元件參數，優化設計參數匹配。增加軟啟動電路，限制負載電流瞬間大幅增加，減輕對電路的沖擊影響。
五、電磁干擾問題
單相全橋逆變電路因頻繁開關操作，易產生較強電磁干擾，擾亂周邊電子設備正常運行。
解決電磁干擾，可在逆變器電路外安裝金屬屏蔽罩，阻隔電磁輻射泄漏。優化 PCB 布局，合理規劃電源設備與控制電路位置，縮短高頻干擾傳播路徑。在輸入輸出端口增設電磁干擾濾波器，抑制高頻噪聲傳播。
綜上所述，單相全橋逆變電路在實際應用中雖面臨諸多問題，但借助科學合理的設計與優化手段，能夠顯著提升其性能與可靠性。這既需要扎實的技術支持，也依賴豐富的工程實踐經驗積累，以確保電路在實際運行中高效、穩定地工作，充分發揮其在功率變換中的重要作用，保障各類設備的正常運轉。
