    三極管主要參數解析,從電流增益到最大頻率

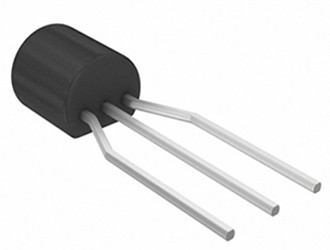

    三極管
    在電子學領域,三極管作為核心元器件,在放大電路、開關電路及振蕩器等應用中扮演著舉足輕重的角色。深入理解三極管的關鍵參數,對于精準設計與高效調試電路至關重要。本文將全面解析三極管的主要參數及其對電路性能的影響,助力工程師在實際應用中做出明智選型。
    一、電流增益:β與α的深度解讀
    1.1 β(直流電流增益)
    β是衡量三極管放大能力的核心指標,定義為集電極電流(Ic)與基極電流(Ib)的比值,即β = Ic/Ib。β值越大,三極管的放大能力越強。常規三極管的β值范圍在50至300之間,而高性能三極管可突破500。對于追求高增益的電路設計,選擇合適β值的三極管是關鍵。
    1.2 α(共基極電流增益)
    α反映共基極配置下三極管的性能,表示集電極電流與發射極電流的比值。與β的關系為α = β/(β + 1),通常大于0.9且穩定性高。在共基極電路中,α值的重要性更勝一籌。
    二、頻率響應:截止頻率與上限頻率的精準把握
    2.1 截止頻率fβ
    fβ標志著三極管電流增益β降至0.707倍原值時的頻率,是三極管高頻性能的分水嶺。此參數受材料、結構及設計影響,技術規格書中通常會明確標注。
    2.2 最大工作頻率fT
    fT是三極管電流增益β降至1時的頻率,直接決定三極管在高頻場景中的表現。fT值越高,三極管的高頻應用能力越強,在射頻及高速開關電路中,選擇高fT值的三極管至關重要。
    三、極限參數:電流與電壓的邊界防線
    3.1 集電極最大電流ICM
    ICM是三極管能夠承受的集電極電流上限。一旦超過此值,三極管增益將急劇下降,甚至損壞。電路設計必須確保集電極電流始終低于ICM。
    3.2 最大反向電壓BVceo
    BVceo定義了基極開路時,集電極與發射極間的最大耐受反向電壓。超過此電壓,三極管將擊穿失效。選擇具有足夠BVceo值的三極管是防止擊穿的關鍵。
    3.3 最大耗散功率PCM
    PCM代表三極管可承受的最大功率損耗。電流通過三極管產生的熱量若超過PCM值,將導致性能下降或損壞。設計時需確保功耗在PCM范圍內。
    四、熱穩定性與溫度系數:溫度影響的應對策略
    4.1 熱穩定性
    熱穩定性體現三極管在不同溫度下維持性能的能力。溫度升高會增加漏電流和飽和電流,影響放大性能。高溫環境下,選擇熱穩定性強的三極管至關重要。
    4.2 溫度系數
    溫度系數量化了三極管參數隨溫度變化的速率。例如,集電極電流的溫度系數揭示了溫度波動對電流的影響幅度。了解溫度系數有助于優化溫控設計,保障電路穩定性。
    結語
    三極管的每個關鍵參數都在其工作中扮演著不可或缺的角色。從電流增益到頻率響應,再到極限參數和熱穩定性,這些參數共同決定了三極管的性能邊界。工程師在實際應用中,需綜合考量這些參數,精心選型,以滿足不同電路的設計要求,確保電路的穩定與高效運行。
