以電路分析開關電源Layout原則介紹
開關電源PCB Layout原則
以同步整流BUCK電路為例分析開關電源Layout原則。
開關電源PCB Layout原則
首先分析工作原理,下文用SM指代Switch MOSFET,RM指代Recifier MOSFET。

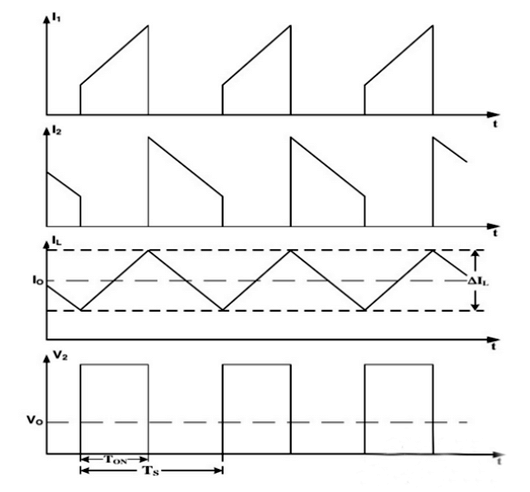

SM和RM兩管互補導通,SM導通時電源給電感充電,SM電流i1線性上升;當RM導通時,i1變?yōu)?,電感給負載放電,RM電流i2線性下降,具體波形如下圖所示。
開關電源 Layout
接著元器件就是布局規則
①SM和RM上通過的電流存在較大的突變,即較高的 di/dt,和輸入濾波電容會形成環路,該環路上PCB引線寄生電感(nH級別)會產生較大的電壓尖峰,同樣會產生較大的磁場輻射,因此需要保證環路面積小。
②功率電路和控制電路分隔開;
③補償網絡要靠近控制芯片放置,使用短的引線,遠離功率信號。
