二極管是電子電路中很常用的元器件,非常常見,二極管具有正向?qū)ǎ聪蚪刂沟奶匦浴?/div>
主站蜘蛛池模板:
花蝴蝶高清影视视频在线播放
|
久久偷拍vs国产在线播放
|
久久精品成人免费网站
|
亚洲国产精品无码中文在线
|
国产AV精品无码免费看
|
国产精品黄色大片
|
男人天堂2018亚洲男人天堂
|
国产午夜精品美女免费大片
|
亚洲色欲色欲WWW在线丝
|
挺进绝色老师的紧窄小肉六
|
两个奶被男人揉了一个晚上
|
国产一区二区三区乱码在线观看
|
gv肉片视频免费观看
|
97人妻在线公开视频在线观看
|
亚洲国产免费观看视频
|
恋夜秀场支持安卓版全部视频国产
|
我半夜摸妺妺的奶C了她软件
|
欧美日韩高清一区
|
男人吃奶摸下弄进去好爽
|
小SAO货水真多把你CAO烂
|
我和黑帮老大第365天第2季在线
|
两个女人互添下身高潮自视频
|
二级特黄绝大片免费视频大片
|
亚洲欧美一区二区三区蜜芽
|
日韩AV无码一区二区三区不卡毛片
|
初中XXXXXL
|
成 人 色综合
|
红桃传媒少妇人妻网站无码抽插
|
bbw极度另类孕妇
|
无人区日本电影在线观看
|
耻辱诊察室1一4集动漫在线观看
|
亚洲男人的天堂久久精品麻豆
|
小柔的性放荡羞辱日记动漫
|
亚洲精品理论电影在线观看
|
蜜臀AV中文字幕熟女人妻
|
免费啪视频观试看视频
|
精品视频一区二区三三区四区
|
被黑人群jian又粗又大H
|
老司机午夜影院味味
|
做暖免费观看日本
|
床伴在线观看免费高清完整泰剧第四集
|
在二極管的正向端(正極)加正電壓,負向端(負極)加負電壓,二極管導通,有電流流過二極管。在二極管的正向端(正極)加負電壓,負向端(負極)加正電壓,二極管截止,沒有電流流過二極管。這就是所說的二極管的單向?qū)ㄌ匦浴O旅娼忉尀槭裁炊O管會單向?qū)ā?/div>
二極管的單向?qū)щ娦?/div>

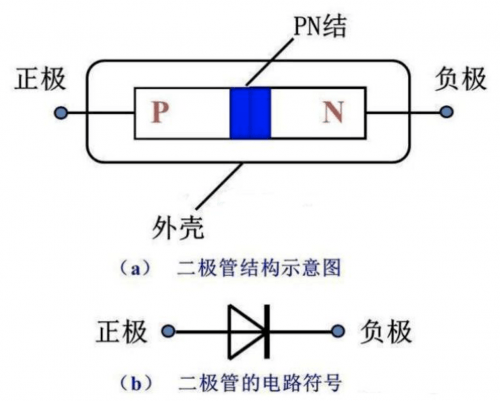

二極管是由 PN 結組成的,即 P 型半導體和 N 型半導體,因此 PN 結的特性導致了二極管的單向?qū)щ娞匦浴N 結如圖 1 所示。
![二極管單向?qū)? src=]()
圖 1 :PN 結示意圖
在 P 型和 N 型半導體的交界面附近,由于 N 區的自由電子濃度大,于是帶負電荷的自由電子會由 N 區向電子濃度低的 P 區擴散;擴散的結果使 PN 結中靠 P 區一側帶負電,靠 N 區一側帶正電,形成由 N 區指向 P 區的電場,即 PN 結內電場。內電場將阻礙多數載流子的繼續擴散,又稱為阻擋層。
PN 結詳解
二極管的單向?qū)щ娞匦杂猛竞軓V,到底是什么原因讓電子如此聽話呢?它的微觀機理是什么呢?這里簡單形象介紹一下。

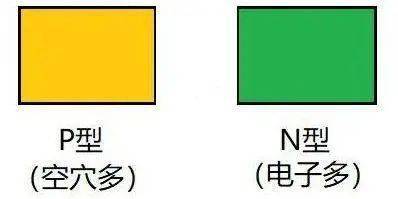

假設有一塊 P 型半導體(用黃色代表空穴多)和一塊 N 型半導體(用綠色代表電子多),它們自然狀態下分別都是電中性的,即不帶電。如圖 2 所示。
![二極管單向?qū)? src=]()
圖 2 :P 型和 N 型半導體
把它們結合在一起,就形成 PN 結。邊界處 N 型半導體的電子自然就會跑去 P 型區填補空穴,留下失去電子而顯正電的原子。相應 P 型區邊界的原子由于得到電子而顯負電,于是就在邊界形成一個空間電荷區。為什么叫“空間電荷區”?是因?yàn)檫@些電荷是微觀空間內無法移動的原子構成的。
空間電荷區形成一個內建電場,電場方向由 N 到 P,這個電場阻止了后面的電子繼續過來填補空穴,因?yàn)檫@時 P 型區的負空間電荷是排斥電子的。電子和空穴的結合會越來越慢,最后達到平衡,相當于載流子耗盡了,所以空間電荷區也叫耗盡層。這時 PN 結整體還呈電中性,因?yàn)榭臻g電荷有正有負互相抵消。如圖 3 所示。
![二極管單向?qū)? src=]()

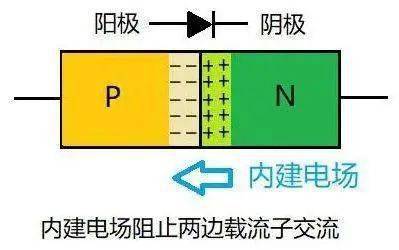

圖 3 :PN 結形成內建電場

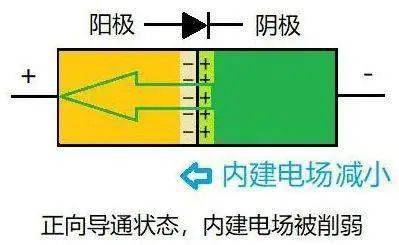

外加正向電壓,電場方向由正到負,與內建電場相反,削弱了內建電場,所以二極管容易導通。綠色箭頭表示電子流動方向,與電流定義的方向相反。如圖 4 所示。
![二極管單向?qū)? src=]()
圖 4 :正向?qū)顟B(tài)

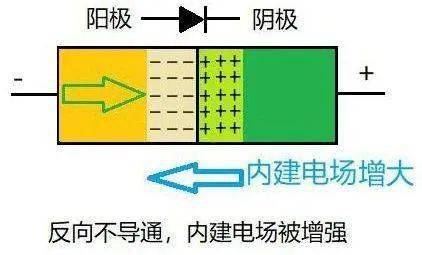

外加反向電壓,電場方向與內建電場相同,增強了內建電場,所以二極管不容易導通。如圖 5 所示。當然,不導通也不是絕對的,一般會有很小的漏電流。隨著反向電壓如果繼續增大,可能造成二極管擊穿而急劇漏電。
![二極管單向?qū)? src=]()
圖 5 :反向不導通狀態

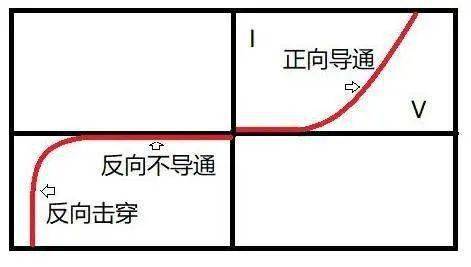

圖 6 是二極管的電流電壓曲線供參考。
![二極管單向?qū)? src=]()
圖 6 :二極管電流電壓曲線

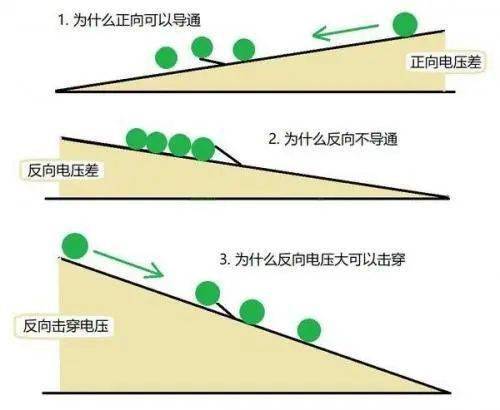

圖 7 形象的展示了不同方向二極管為什么能導通和不能導通,方便理解。
![二極管單向?qū)? src=]()
圖 7 :不同方向?qū)ㄐЧ煌?/div>
生活中單向?qū)ǖ睦右膊簧伲热绲罔F進站口的單向閘機,也相當于二極管的效果:正向?qū)ǎ聪虿粚?dǎo)通,如果硬要反向通過,可能就會因?yàn)樘罅?ldquo;反向擊穿”破壞閘機了。
